在电子学和电路设计领域中，无稳态闪光灯电路因其简单、实用而受到广泛的应用和研究。对于电子爱好者和专业人士来说，了解无稳态闪光灯电路原理及其原理图是基础且关键的技能之一。本文将全面介绍无稳态闪光灯电路的原理，并提供丰富的原理图解，以帮助读者更直观、深入地理解这一技术。
什么是无稳态闪光灯电路
无稳态电路是一种电控电路，它不能自由地维持在某一种稳定的工作状态，而是由于外界的刺激或内部控制条件的变化，不断地在两个或多个状态之间切换，产生周期性的输出。无稳态闪光灯电路通常利用这种特性实现LED或其他光源的闪烁功能。
关键技术点：无稳态电路的工作原理
无稳态电路工作依赖于RC（电阻-电容）网络和集成电路（IC）。在无稳态闪光灯电路中，RC网络用来设定电路的定时周期；集成电路则根据RC网络的定时信号，交替改变输出状态，从而驱动负载（如LED灯）闪烁。
搜索引擎优化关键词
无稳态闪光灯电路原理图大全
1.无稳态电路基本原理图
无稳态电路的核心在于其能够产生自激振荡。一个基本的无稳态闪烁电路原理图包括电源、IC（如555定时器）、电阻、电容和LED。电路利用IC的触发端（触发器）和输出端（输出器）与RC网络相互作用，稳定一段时间后翻转状态，实现LED的周期性闪烁。
2.基于555定时器的无稳态闪光灯电路图

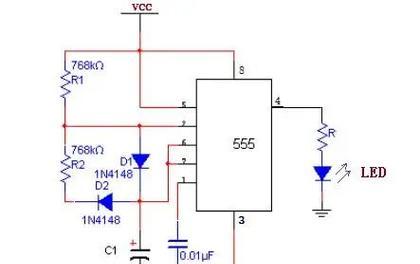

555定时器因其简单实用而广泛应用于自制闪光灯电路。以下是一个利用555定时器搭建的无稳态闪光灯电路原理图。
3.使用晶体管的无稳态闪光灯电路图
晶体管是构建无稳态电路的一种基础元件。此电路图展示了如何利用晶体管来实现LED灯的闪烁。
4.多LED闪烁的无稳态电路图解
在一些应用中，可能需要同时控制多个LED灯闪烁。基于这种需求，下图展示了一个可以控制多个LED灯同时闪烁的无稳态电路原理图。
无稳态闪光灯电路的制作与调试
制作步骤
1.准备元件：包括555定时器、电阻、电容、LED灯以及必要的连线材料。
2.设计电路：参考原理图设计自己的电路布局。
3.组装电路：按照设计图将元件焊接到面包板或印刷电路板（PCB）上。
4.调试电路：确保所有连接无误后，供应适当的电源电压，并观察LED灯是否按预期的频率闪烁。
调试常见问题
若LED灯不亮，检查电源电压是否正确供应，检查LED极性。
若LED闪烁异常，检查电容和电阻的数值是否与原理图中所示相匹配。
若电路无法自激振荡，可能需要检查IC的触发和复位端是否接好。
结语
在了解无稳态闪光灯电路原理的基础之上，本篇文章提供了多种原理图以供参考，从基本原理图到多LED控制图解，结合实际的制作和调试步骤，帮助读者深入理解无稳态电路，并能够亲手实现自己的电路设计。通过这些信息，即便是电子领域的初学者也能逐渐掌握无稳态闪光灯电路的设计与制作技巧。
