在电子设备的电源管理中，三端稳压管因其功能强大、稳定性高、制作简便等优点被广泛应用于制作可调电源线。本文将向您展示如何利用三端稳压管亲手制作一个简单又实用的可调电源线，并在每个步骤中详细说明注意事项。
三端稳压管是拥有三个引脚的集成稳压电路，通常包含输入、输出和地三个端口。它能够提供稳定的直流电源给电子设备，对于电路的电压稳定性至关重要。在本文中，我们将通过一款流行的LM317三端可调正稳压器来示范，因为它的操作简单，调整方便，广泛适用于实验室及电子爱好者。
二、制作所需材料
在开始制作之前，您需要准备以下材料和工具：
1.LM317三端可调稳压器；
2.10μF和0.1μF的电解电容器各一个；
3.输出电压调节所需的电位器（一般选择1KΩ到10KΩ之间的电位器）；
4.输入电压源（可以是直流变压器或电池组）；
5.焊接工具、导线、线路板和基础焊接技能。
三、制作流程详解
步骤一：理解电路原理
在动手制作之前，理解LM317的工作原理至关重要。LM317可以提供1.5A左右的电流，其输出电压公式为：Vout=1.25V*(1+R2/R1)+IAdj*R2。其中R1和R2是外部电阻，IAdj是调整端流过的电流，通常忽略不计。

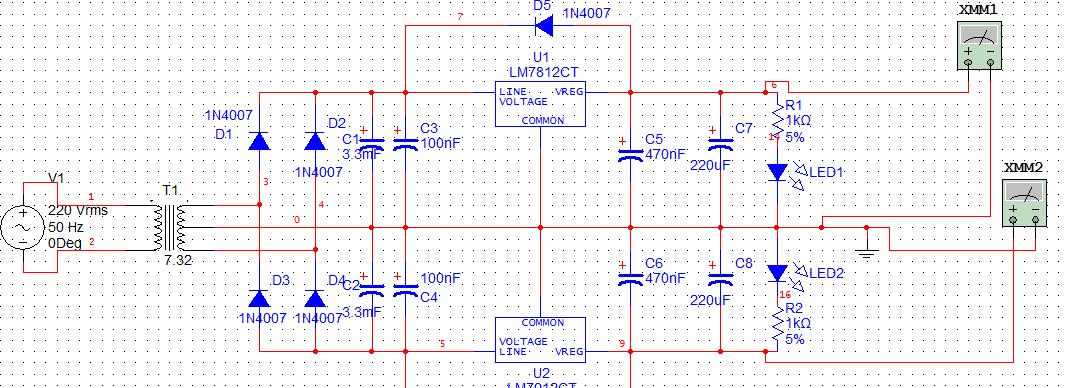

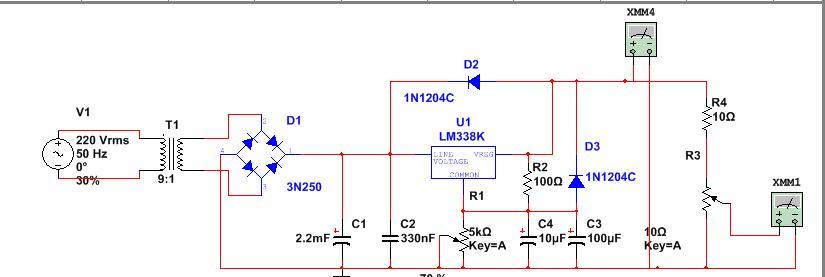

步骤二：电路布局设计

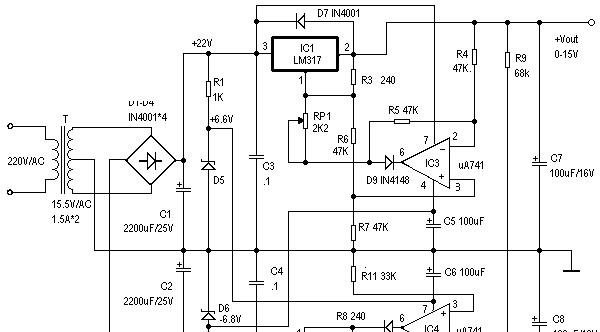

接下来，根据LM317的引脚功能和电路原理图，将输入端、输出端和地线连接好，然后加入电容器以滤波稳定电源。将电位器连接到调整端，用来调整输出电压。
步骤三：安装和焊接LM317
将LM317稳压器稳固安装在电路板上。根据电路图按正确的位置焊接引脚，保证芯片与电路板连接良好。
步骤四：接入电源
将输入电压源连接到电路板的输入端，注意此时稳压器不可直接接通电源，需要在确认电路无误后再连接。
步骤五：调节电位器及测试输出
将电位器调整到最小值，再缓慢增加直到所需电压为止。使用万用表测量输出电压，确保其稳定性。
四、可能遇到的问题及解决方法
在制作过程中可能会遇到一些问题，如输出电压不稳定，这时需要检查电路中是否有接触不良现象，或者是否使用了过小的电容值导致滤波效果不佳。
五、附加信息与实用技巧
为了提高电源线的可靠性，可以考虑在输入端加入二极管进行电源极性保护。同时，建议使用高质量、耐高温的电容器，以保证长时间工作的稳定性。对于电位器的选择，建议选用多圈电位器，以获得更精细的调节。
六、
通过以上步骤，您可以制作出一个简单而实用的可调电源线。这不仅能够提高您对电子元器件的理解和应用能力，还能在未来进行更复杂的电路设计时打下坚实的基础。制作可调电源线的过程，是学习电子技术中不可或缺的一环。通过实践和探索，您将能解锁更多电子世界的奥秘。
